TRAVSAFE – univerzální dvoulanové záchranné vedení pro až 5 osob

Základní parametry

Odpovídá normě: ČSN EN 795C
Počet současně zajištěných osob: max. 5
Maximální délka vedení: bez omezení
Možnost zatáčení vedení: ano
Montážní poloha: libovolná (na zem, na zeď, na strop)
Zajištění po celé délce lana, bez odpojení od vedení: ano
Speciální připojovací prvek: ano (kluzný nebo kolečkový jezdec)
Počet záchranných lan: 2 lana (1 vedení)

Popis

Horizontální záchranné vedení TRAVSAFE Lifeline je trvalé (napevno instalované) zajišťovací vedení, určené k zajištění pracovníků při práci ve výškách nebo nad volnou hloubkou.

Jedná se o dvoulanové vedení, které může být nainstalováno na jakékoliv konstrukce o dostatečné únosnosti – ocelové, železobetonové, zděné, dřevěné apod. Typické využití je na střechách, výrobních halách, mostových jeřábech, administrativních budovách, obslužných pochůzích lávkách, apod. Umožňuje bezpečné zajištění pracovníků, kteří jsou při své činnosti ohroženi pádem, například při výstavbě nebo údržbě vysokých objektů, montáži střešních a jiných konstrukcí, údržbě mostových jeřábů a jiných zařízení, ale i např. při odklízení sněhu ze střech, mytí oken, atd.

Záchranné vedení je navrženo tak, aby jezdec umožňoval plynulý pohyb po vedení, bez nutnosti odpojování od vedení při překonávání kotvících bodů systému.

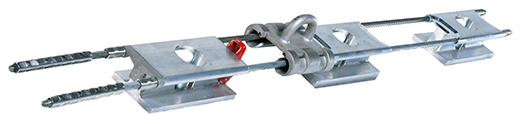

Vedení je dimenzováno tak, aby umožňovalo současnou práci až 5 pracovníků. Skládá se z koncových kotvících bodů, mezilehlých kotvících bodů a ocelových záchytných lan.

Extrémní zatížení působí pouze na koncové kotvící body, na mezilehlé kotvící body, které jsou průchozí, působí pouze minimální zatížení. Koncové kotvící body se umisťují na začátku a konci vedení. Při výstavbě delších vedení, se v průběhu vedení umísťují kotvící body s absorpčními kroužky, a to každých 30 – 60m. Tímto způsobem je možné instalovat záchranné vedení o libovolné délce v kuse, bez přerušení. Vedení je možné různě zatáčet a tak vytvořit různé tvary. Lze např. zajistit budovu kolem dokola po celém obvodu – bez přerušení, členitou výrobní linku apod. Jednotlivé kotvící body, koncové i mezilehlé, mohou být instalovány ve vzdálenosti až 15 m od sebe.

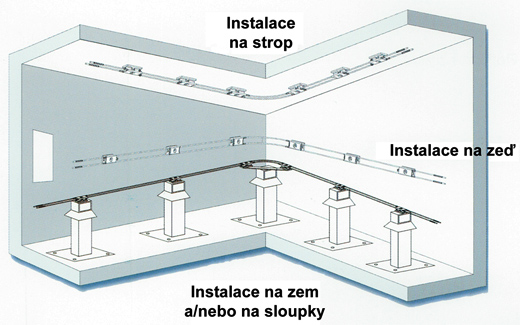

TRAVSAFE Lifeline lze instalovat v libovolné poloze – na zemi, na zdi, na stropě.

Provedení

Jednotlivé prvky záchranného vedení se vyrábí v provedení:

Při instalaci je možné libovolně kombinovat jednotlivá provedení. Tím lze docílit nejoptimálnější poměr výkon/cena, z hlediska intenzity používání (opotřebování) a okolního prostředí (normální nebo agresivní). Kotvící body lze instalovat na konstrukci buď přímo, nebo pomocí tzv. zvyšovacích sloupků a připevňují se pouze jedním nerezovým pevnostním šroubem M16.

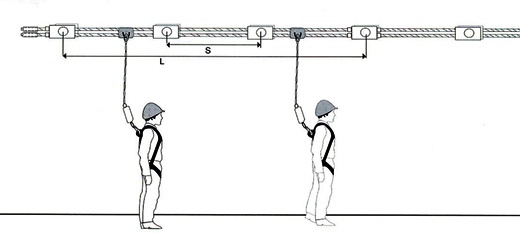

K vedení se pracovníci připoutávají pomocí svých OOPP (osobních ochranných pracovních prostředků) a pomocí tzv. jezdce. Jezdec je kluzný a umožňuje snadný pohyb po celé délce vedení. Tento kluzný jezdec se dodává ve dvou variantách:

Standardní kluzný jezdec – možnost nasazení pouze na obou koncích záchranného vedení.

Otevírací kluzný jezdec – možnost nasazení v libovolném místě záchranného vedení

Koncové body záchranného vedení TRAVSAFE Lifeline jsou vybaveny zarážkami, zabraňujícími nechtěnému vyjetí jezdce z vedení.

Osobní ochranné pracovní prostředky (OOPP) pro práci ve výškách

Součástí zajišťovacího systému by měly být i OOPP pro práce ve výškách. Jedná se o pracovní zachycovací postroj proti pádu a vhodný spojovací a tlumící prvek pro připoutání ke kluznému jezdci systému TRAVSAFE Lifeline. Pro pohodlnou a bezpečnou práci s maximální redukcí délky případného pádu, je vhodné použití automatického samonavíjecího zachycovače pádu. Tento prvek je daleko pohodlnější a bezpečnější než klasický trhací tlumič pádu, jelikož udržuje spojovací lanko neustále mírně napnuté, čímž v každém okamžiku redukuje délku případného pádu na minimum. Ze stejného důvodu samozřejmě nikde žádné lanko nepřekáží a neomezuje v pohybu.

Dodávka a montáž

Systém se vyrábí na míru. Z toho důvodu potřebujeme cca. 3 – 4 týdny od objednání na dodávku systému.

Záruka

Na uvedený systém poskytujeme standardní záruku v délce 24 měsíců. Životnost zařízení je 10 let s podmínkou každoroční revize. Po 10 letech bude provedena hloubková revize celého systému, na základě které může být životnost dále prodloužena o dalších 10 let, opět s podmínkou každoroční revize.

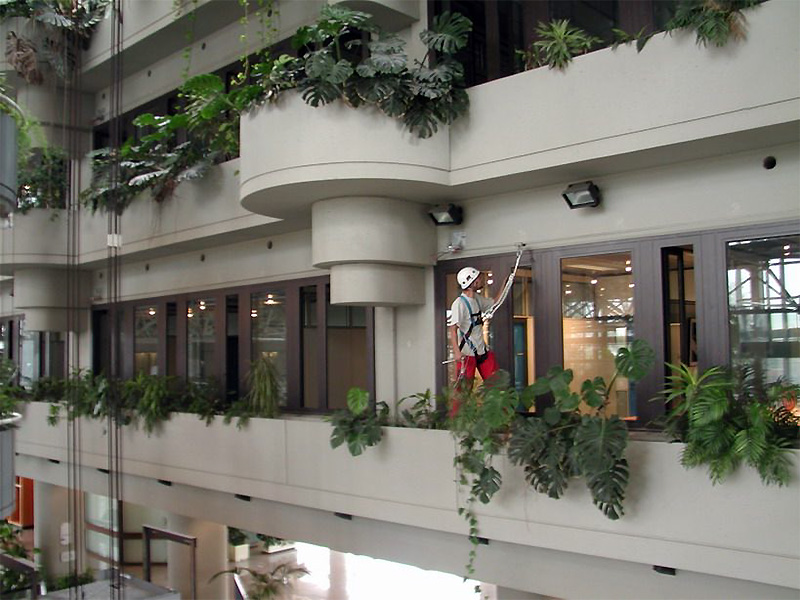

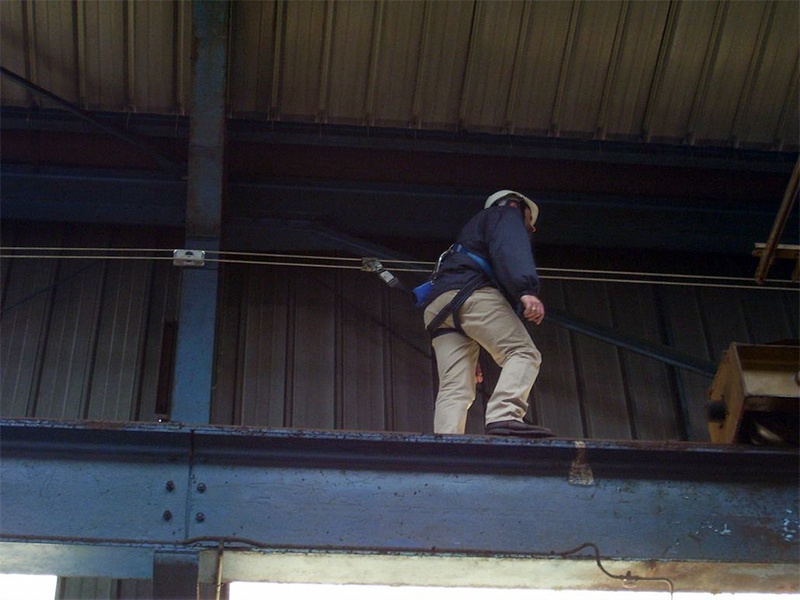

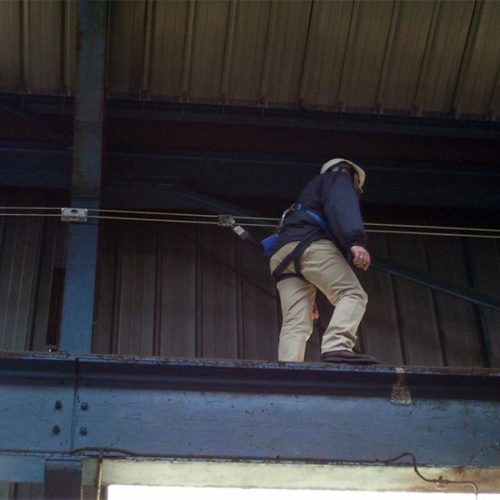

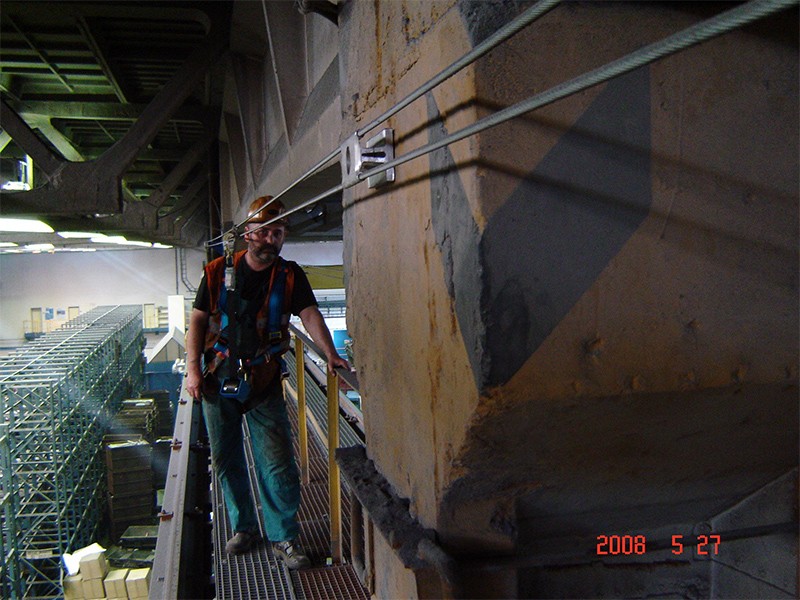

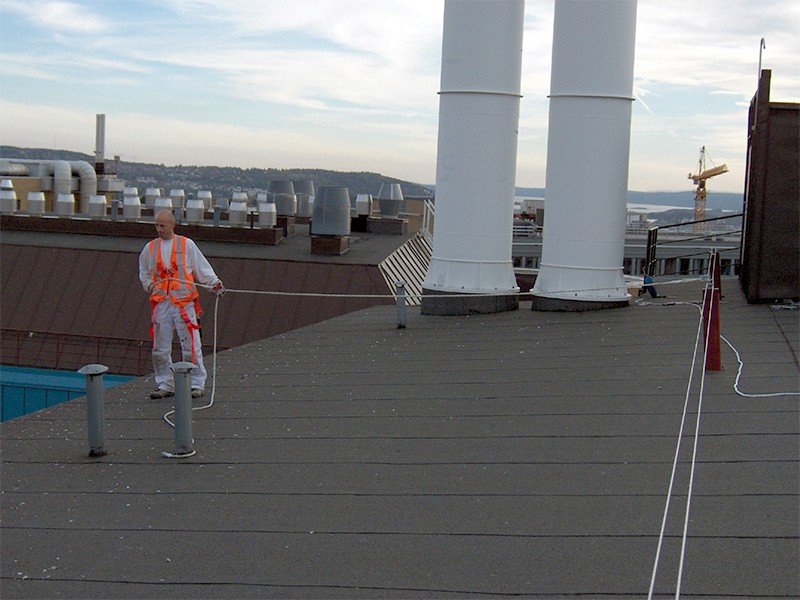

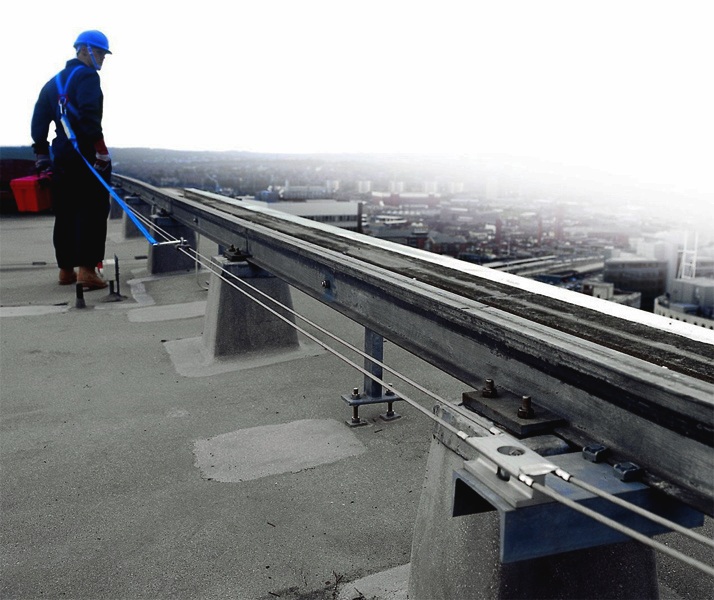

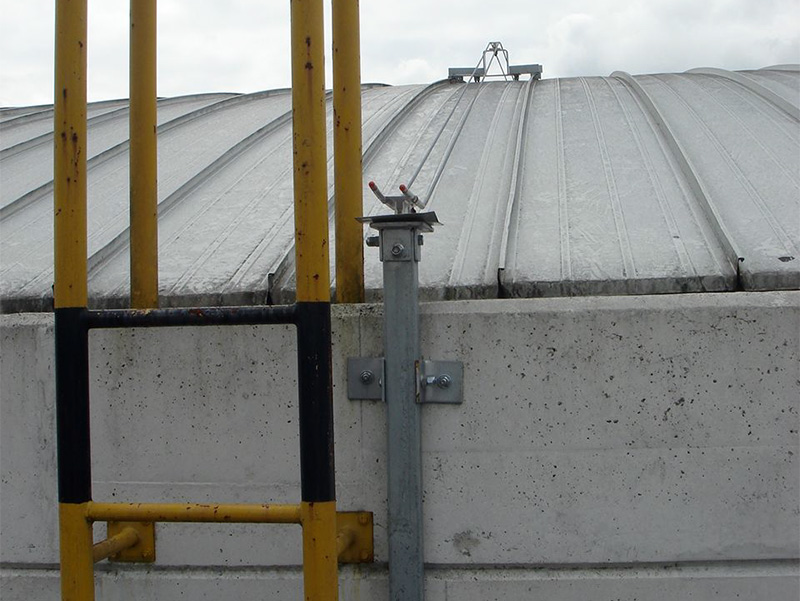

PŘÍKLADY POUŽITÍ:
